Сабвуфер в стиле кубика Рубика



Расскажу, как я построил 15" сабвуфер в стиле кубика Рубика ... или как смоделировал огромный кубик Рубика из сабвуфера!

10 июля 2007 года начал делать дополнение к моему домашнему кинотеатру, а именно акустическую систему.

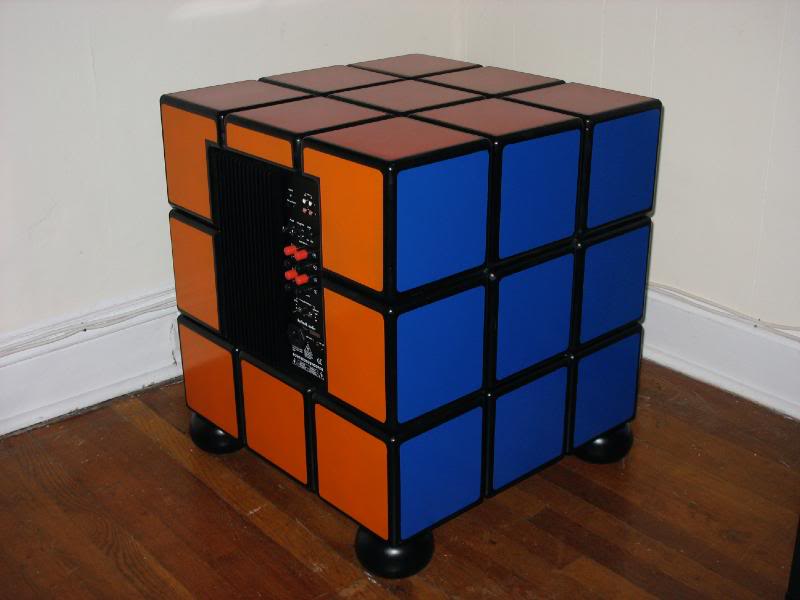

И вот, 80 дней спустя завершил свой проект: Куб-сабвуфер первый в мире созданный в стиле Кубика Рубика...

Изготовление сабвуфер в стиле кубика Рубика

Изготовление сабвуфер в стиле кубика Рубика

Изготовление сабвуфер в стиле кубика Рубика

Сабвуфер задумался как расширении моей акустической системы домашнего кинотеатра компании Paradigm. У меня была система 5.0 и мне не хватало низов в системе. Так что вот родилась идея саба.

Надо сказать, что получившаяся система — просто зверь! =) Если вы абсолютно незнакомы со строительством подобных проектов, то вот что вам нужно знать, чтобы разобраться в фото опубликованными ниже: герметичная система Sub состоит из герметичной коробки, большой (обычно 8 "или более) динамиков и встроенным усилителем. Динамики вибрируют воздух внутри коробки, которая объединяет колебания в низкочастотные звуковые волны.

Поскольку работа подобной системы сопровождается мощной вибрацией, то она должна быть достаточно тяжелой, иначе вся система будет скакать по пулу при малейшем увеличении громкости. Так же необходимо тщательно рассчитать объемы воздуха и внутреннюю поддержку и разводку.

Итак, спустя 2 недели после составления планов, завершил мои измерения и начал работу ... В своем проекте использовал такой материал как МДФ.

Изготовление сабвуфер в стиле кубика Рубика

Дно заранее укрепил двойным слоем. Так как корпус снаружи будет еще обложен плиткой в стиле Кубика Рубика, вес пришлось рассчитывать с учетом дополнительных элементов.

Изготовление сабвуфер в стиле кубика Рубика

Первая склейка корпуса!

Чтобы клей хорошо взялся я установил несколько зажимов. Примечание: в подобных проектах очень важно, чтобы все детали крепились друг к другу плотно. В такой работе ни в коем случае нельзя жалеть клея и лениться устанавливать зажимы.

Изготовление сабвуфер в стиле кубика Рубика

Конечно, бывают случаи, когда и клея слишком много. =)

Изготовление сабвуфер в стиле кубика Рубика

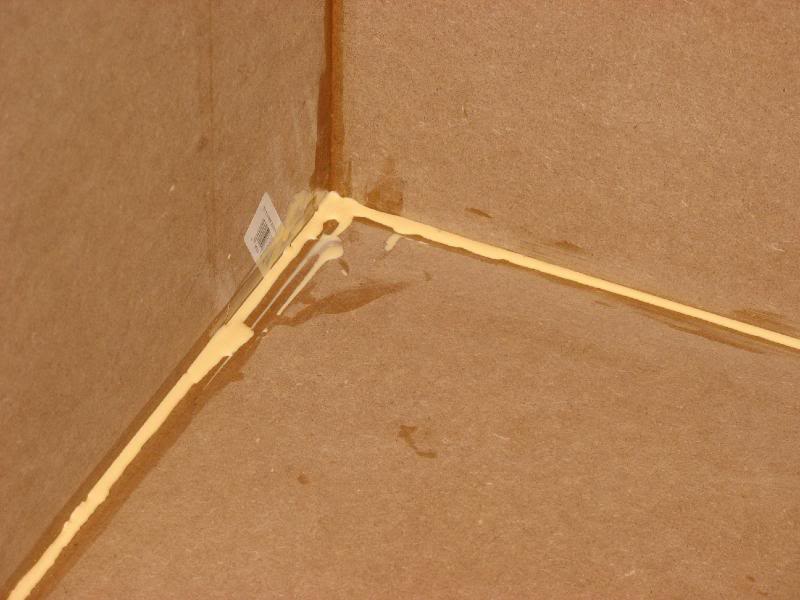

Клей иногда просачивается через края, что является хорошим показателем, того, что детали будут скреплены достаточно прочно — в коробке воздух должен без труда нагнетаться.

Изготовление сабвуфер в стиле кубика Рубика

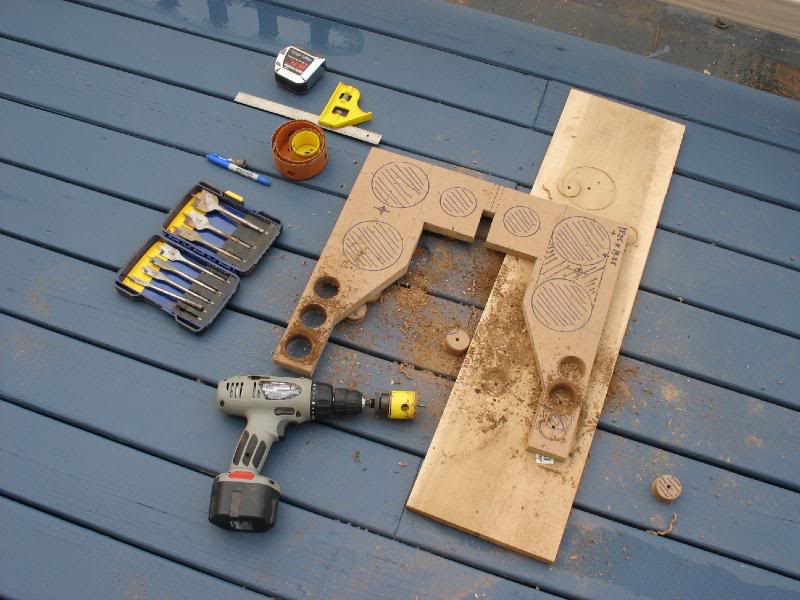

Вырезал две рамки.

Изготовление сабвуфер в стиле кубика Рубика

Изготовление сабвуфер в стиле кубика Рубика

Купил небольшие деревянные ножки для своего проекта. Слегка пришлось поправить нижнюю часть, для того чтобы будущая система стояла более устойчива.

Изготовление сабвуфер в стиле кубика Рубика



Продолжаю работу над внутренней разводкой и рамками.

Изготовление сабвуфер в стиле кубика Рубика

Далее занялся построением коробки. В начале, нужно избавиться от избытков клея, аккуратно обрезав их в процессе сборки. Как вы можете заметить, использовал шурупы для дополнительного крепления.

Примечание: винты были использованы только как дополнительное крепление, а не как основное!

Винты не могут полностью заменить клей.

Изготовление сабвуфер в стиле кубика Рубика

Укрепление и усиление конструкции коробки

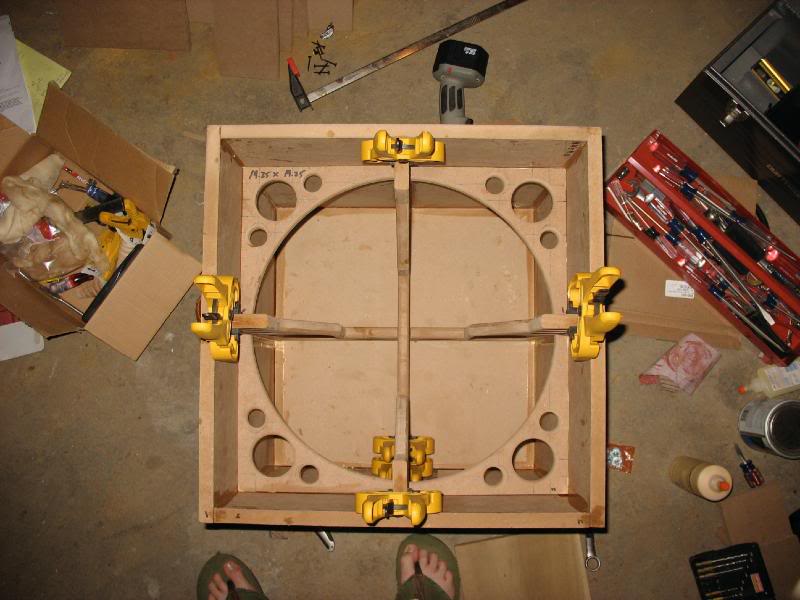

Рамки вставляются и клеятся / прикручиваются к корпусу. Вот как это выглядит.

Изготовление сабвуфер в стиле кубика Рубика

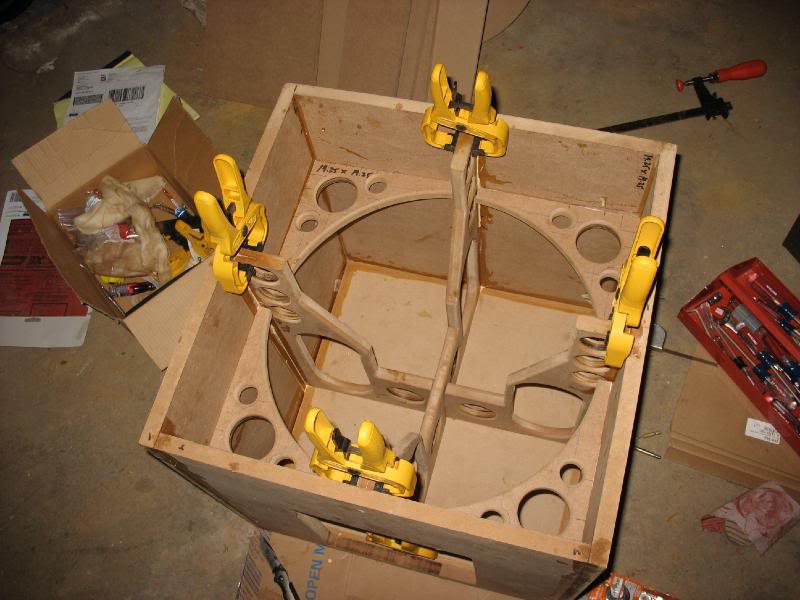

Все это поддерживается и аккуратно устанавливаются зажимы. После всего этого жутко болит спина… И так, взглянем сверху на результат. Рамки прочно прикреплены к корпусу, но есть небольшие зазоры, которые необходимо убрать.

Изготовление сабвуфер в стиле кубика Рубика

Изготовление сабвуфер в стиле кубика Рубика

Обработка начинается. Надо сказать, что неважно насколько ровно вы обрезали элементы — так или иначе появятся какие-то неровности и излишки клея. Все это необходимо отшлифовать. В моем случае это просто обязательно, так как плитка должна вплотную прилегать к оболочке.

И так, в завершении креплю последнюю сторону. Так же, как дополнительное крепление использовал шурупы. Вкручивал их, как вы можете заметить, обыкновенным шуруповертом. Надеюсь, никто не додумывается их забивать молотком.

Штукатурка корпуса для сабвуфера

Несмотря на то, что сверху на поверхность корпуса будет наложена плитка, хочу полностью закрыть все стыки, швы и винтовые отверстия шпаклевкой. И так, посмотрите, как это все выглядит в итоге.

Изготовление сабвуфер в стиле кубика Рубика

Получилась полностью герметичная коробка. Теперь доделываем Кубик Рубика...

Резка плитки

Изготовление сабвуфер в стиле кубика Рубика

Подсчитал, сколько именно элементов надо вырезать для создания плитки. Пришлось помучаться с расчетом размеров и количества, так как необходимо учитывать все отверстия для будущей системы.

Сборка плитки

Точно таким же образом, как и в случае с корпусом — все стыки убираются с определенных сторон. Заранее все высчитал, поэтому плитка выстраивается в совершенные квадраты. Когда закончу, они будут шлифоваться, оштукатуриваться, а затем снова шлифоваться. Прежде чем крепить всю плитку сделал один из углов, что бы посмотреть, как именно это будет смотреться. Думаю, получилось очень хорошо!

Изготовление сабвуфер в стиле кубика Рубика

Обрезка плитки под круглое отверстие. Дело, конечно, трудное, но необходимое.

Изготовление сабвуфер в стиле кубика Рубика

Готовую сухую плитку необходимо отшлифовать, зашпаклевать и еще раз отшлифовать в косметических целях, так как сверху на поверхность будет наноситься краска.

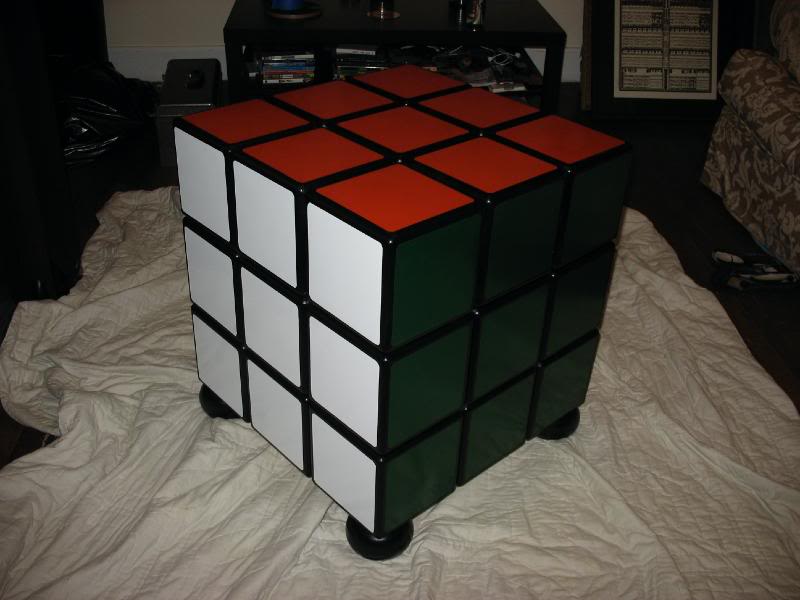

И так, вот что получилось.

Изготовление сабвуфер в стиле кубика Рубика

Источник: Project Cube
