Акустический ящик без задней стенки
Акустический ящик без задней стенки является промежуточным акустическим оформлением между бесконечным экраном и закрытым ящиком.
Ящик с отверстиями в задней стенке или с открытой задней стенкой более удобен для размещения головки, чем плоский акустический экран.
Такой ящик эквивалентен плоскому экрану, площадь которого приблизительно равна общей площади всех поверхностей ящика, кроме задней стенки, если глубина ящика не превышает 1/8 наибольшей длины волны.
Ящик с открытой задней стенкой представляет собой своеобразный резонатор Гельмгольца, резонансная частота которого в герцах:
где S — площадь заднего отверстия ящика, см2; Vя — объем ящика, л.
Эксперименты с различными ящиками и головками, выполненные во Всесоюзном научно-исследовательском институте радиовещательного приема и акустики имени А. С. Попова, показали, наилучшее воспроизведение низших частот получается, если резонансная частота ящика в 1,5–2 раза больше частоты основного резонанса головки. Т.е.
fя/fг= 1.5–2
Если fя = fг, то увеличение акустической мощности на нижних частотах наиболее значительно.
Если частоты отличаются отличаются в значительное более число раз, то ухудшается частотная характеристика громкоговорителя в области низших частот и звук становится «бубнящим».
В связи с этим рекомендуется определять по приведенной формуле резонансную частоты ящика с открытой задней стенкой.

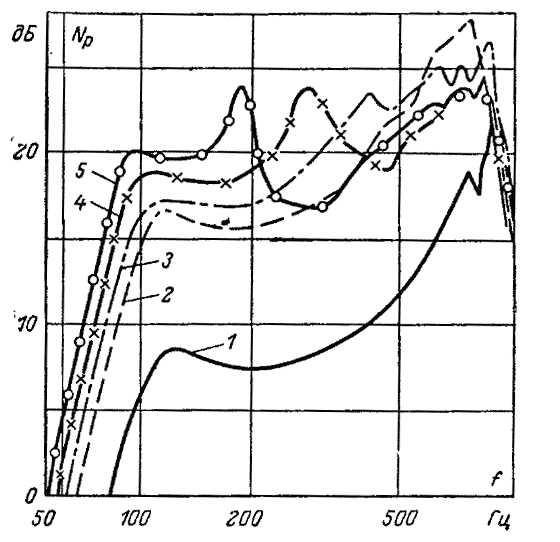

В упомянутом институте были измерены частотные характеристики, показывающие влияние глубины ящика на частотную характеристику громкоговорителя с головкой 2ГД-33.
1 — головка без ящика; 2 — головка установлена на щите площадью 900 см2; 3 — головка в ящике глубиной 100 мм без задней стенки; 4 — то же глубиной 200мм; 5 — то же глубиной 400мм.
Увеличение акустической мощности на основной частоте резонанса на 3–6 дБ при сравнительно плоских и 6–10 дБ при глубоких футлярах придает изучаемому звуку неестественный тембр.
Ящики с открытой задней стенкой активно использовались в Советском союзе. Они являлись конструктивной основой всех приемников, телевизоров, радиол, абонентских громкоговорителей и т.п.
Вынесенные громкоговорители использовались в наших лучших радиолах «Виктория», «Симфония» и др. За границей в подавляющем большинстве случаев также выполняют радиоприемники без усилителя НЧ и громкоговорителя (так называемые Tuner — «настроечник»), а мощные усилители НЧ и громкоговорители являются конструктивно отдельными блоками.
Ящик без задней крышки как акустическое оформление в высококачественных системах воспроизведения в настоящее время не используют. Если же нет альтернативы, то ящик должен быть возможно более плоским.
Ящик без задней крышки с громкоговорителем следует располагать не ближе 20 см от стены, которую рекомендуется задемпфировать тяжелым ковром. Если громкоговоритель должен быть размещен вдоль одной из стен, то желательно вдоль короткой, ближе к ее середине.
