Акустическая система VERNA 50-01

Акустическая система VERNA 50-01 В данной статье вниманию читателей предлагается описание акустической системы “VERNA 50-01”. В ней использованы доступные головки громкоговорителей российского производства 25ГДН-3-4, 5ГДШ-5-4 и 10ГДВ-2-16, что позволяет радиолюбителям без особых затрат построить АС с хорошим качеством звучания.

Основные технические характеристики АС.

  • Номинальная (максимальная) мощность - 25(50) Вт.
  • Номинальное электрическое сопротивление - 8 Ом.
  • Диапазон воспроизводимых звуковых частот - 50...20000 Гц.
  • Неравномерность АЧХ в диапазоне 100...8000 Гц - +/-3 дБ.
  • Уровень характеристической чувствительности - 85 дБ/Вт/м.
  • Суммарный коэффициент гармонических искажений при уровне звукового давления 90 дБ в диапазоне:
    • 63...500 Гц - 3%.
    • 500...10000 Гц - 1.5 %.
    • 1000...15000 Гц - 1%.
  • Габариты - 220x700x270 мм.
  • Масса - 15 кг.

Изготовление АС начинают с попарного подбора низкочастотных головок громкоговорителей после их 10...30 - часового прогона, позволяющего стабилизировать характеристики подвеса диффузоров головок. При прогоне головок 25ГДН-3-4 их поочередно подключают к звуковому генератору и подают на них сигнал частотой 65 Гц и амплитудой 18 В. Реальные чувствительности и добротности головок, устанавливаемых в одном корпусе, не должны отличаться друг от друга более чем на 10 и 5% соответственно. Рекомендуется также использовать головки с разными (в пределах 10...15 Гц) резонансными частотами. Это благоприятно сказывается на АХЧ звукового давления и уменьшает четные гармоники воспроизводимого сигнала в два раза, а это весьма важно для малогабаритных АС.

Фильтр акустической системы VERNA 50-01

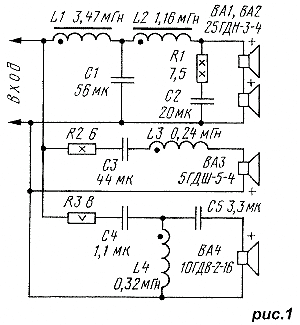

Принципиальная схема АС приведена на рис.1. В СЧ звене работает широкополосная головка 5ГДШ-5-4 с пропитанным мастикой подвесом и установленными на окна диффузородержателя, панелями ПАС. Эту головку можно заменить на 6ГДШ-5-4, но поскольку уровень ее характеристической чувствительности ниже, чем у 5ГДШ-5-4, то резистор R2 нужно взять меньшего сопротивления.

При подборе ВЧ головки следует выбрать экземпляры с наиболее низкой частотой резонанса. Затем следует разобрать головки, с тем, чтобы заменить в них звукопоглотитель. Для этого нужно отвернуть винты, крепящие акустическую линзу, затем снять саму линзу и купол головки. В качестве нового звукопоглотителя рекомендуется применить 0.5 г глазной (мелкодисперсной) ваты. Ее следует равномерно распушить и положить под купол. Затем ВЧ головку нужно собрать в обратной последовательности. Крепежные винты акустической линзы фиксируют лаком НЦ.

Коротко о фильтре. В низкочастотном звене применен фильтр L1C1L2C2R1 третьего порядка с частотой среза 550 Гц и затуханием 18 дБ/окт., в среднечастотном - полосовой фильтр первого порядка R2, C2, L3 и в высокочастотном - фильтр третьего порядка R3C4L4C5.

Катушки L1 и L2 намотаны на плоских магнитопроводах из феррита 2000НМ размерами 8x15x80 мм; L1 содержит 200, а L2 - 72 витка провода ПЭЛ-2 1,12 мм. Намотка - виток к витку. Катушки L3, L4 состоят соответственно из 140 и 147 витков провода ПЭЛ-1 0,56. Они намотаны на пластмассовых каркасах диаметром 20 и высотой 25 мм. В фильтрах применены конденсаторы К73-16 (C1-C3) и К73-21, К73-17 (C4, C5), резистор R1 - ПЭВ, R2, R3 состоят четырех включенных параллельно резисторов МЛТ-2 сопротивлением 16 Ом. Все элементы фильтра смонтированы на стеклотекстолитовой плате, которая через резиновые шайбы крепится шурупами к задней панели корпуса акустической системы.

Корпус акустической системы VERNA 50-01

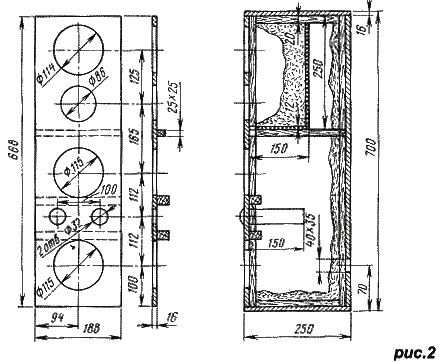

Корпус АС (рис.2) изготовлен из пластин ДСП толщиной 16 мм и брусков сечением 20x20 мм, устанавливаемых в углах соединяемых панелей. СЧ и ВЧ-головки размещены в отсеке, отделенном от общего корпуса. НЧ блок имеет объем около 17 кубических дм, что позволяет настроить фазоинвертор, состоящий из двух трубок внутренним диаметром 30 и длиной 150 мм на частоту, близкую к резонансной частоте НЧ головок — 50 Гц. При этом уровень звукового давления на этой частоте на 5 дБ ниже уровня средней характеристической чувствительности. Неравномерность АЧХ при использовании двух головок 25ГДН-3-4 в данном объеме в диапазоне 50...500 Гц не превышает +/-3 дБ. В качестве звуко- и вибропоглотителя в НЧ блоке использован мягкий войлок толщиной 15 мм, который плотно приклеен клеем "Момент" ко всем его внутренним поверхностям. В стыках панелей корпуса поверх войлока закреплены марлевые пакеты с ватином. Трубки фазоинверторов изготовлены из стали и закреплены в отверстиях с помощью эпоксидного клея. Для увеличения жесткости и вибропотерь корпуса между отверстиями НЧ головок и фазоинверторов клеем ПВА приклеены буковые бруски.

СЧ-ВЧ блок образован двумя перегородками из фанеры толщиной 12 мм (их устанавливают в смонтированном корпусе АС без задней панели). Его объем позволяет свободно воспроизводить сигнал с частотой 300 Гц. Внутри бокса равномерно уложена хлопчатобумажная вата массой около 200 г. СЧ и ВЧ головки закреплены снаружи через фетровые кольца толщиной 3 мм.

НЧ головки также установлены снаружи через прокладки из пористой резины 3...4 мм.

Снаружи корпус АС покрыт шпоном дуба и влагонепроницаемым бесцветным лаком. Передние панели АС снаружи закрыты рамкой с акустически прозрачной тканью. На задней панели расположены зажимы для подключения АС к усилителю мощности.

Сравнительный субъективный анализ качества звучания АС показал, что "VERNA 50-01" звучит не хуже таких импортных АС, как MATRIX 805, JBL L-20, TDL NFM-2, KEF K160, K140, при гораздо меньших затратах на изготовление и настройку.

Источник: Журнал “Радио” № 9. 1998г
