Снижение резонансной частоты головок

Нижняя граница воспроизводимого громкоговорителем диапазона частот определяется основной резонансной частотой головки. К сожалению, в продаже очень редко бывают головки, имеющие основную резонансную частоту ниже 60-80 Гц. Поэтому для расширения диапазона рабочих частот акустических систем весьма актуальной представляется возможность снижения основной резонансной частоты используемых в них головок. Как известно, подвижная система головки (диффузор со звуковой катушкой) в области основного резонанса представляет собой простую колебательную систему, состоящую из массы и гибкости подвеса. Резонансная частота такой системы определяется формулой:

Где m - масса диффузора, звуковой катушки и присоединенной массы воздуха, г, С - гибкость подвеса, см/дин.

Таким образом, чтобы снизить основную резонансную частоту головки необходимо увеличить либо массу диффузора и звуковой катушки, либо гибкость их подвеса, либо то и другое вместе. Наиболее просто увеличить массу диффузора, укрепив на нем дополнительный груз. Однако увеличивать массу подвижной системы головки невыгодно, так как это снизит не только резонансную частоту, но и создаваемое головкой звуковое давление. Дело в том, что сила F, создаваемая током I в звуковой катушке динамической головки, равна

F=В*l*I,

Где B - магнитная индукция в зазоре, l - длина проводника звуковой катушки.

С другой стороны, согласно законам механики, эта сила равна F=m*a,гдеm - масса подвижной системы, a - колебательное ускорение.

Поскольку сила, приложенная к звуковой катушке, зависит для данной головки только от величины тока, то увеличив массу, мы во столько же раз уменьшим колебательное ускорение катушки и диффузора; а поскольку звуковое давление, создаваемое головкой в этой области частот, пропорционально ускорению диффузора, уменьшение ускорения равносильно снижению звукового давления. Если бы мы попытались вдвое снизить основную резонансную частоту головки, для этого потребовалось бы увеличить массу подвижной системы в четыре раза, и во столько же раз снизилось бы создаваемое головкой звуковое давление при неизменном токе в катушке. Кроме того, увеличение массы повысило бы добротность подвижной системы и увеличило резонансный пик, а с ним и неравномерность частотной характеристики, что, в свою очередь, ухудшило бы переходные характеристики громкоговорителя.

Следовательно, для снижения резонансной частоты головки целесообразнее увеличить гибкость подвеса диффузора и центрирующего диска, то есть уменьшить жесткость крепления подвижной системы. Делается это следующим образом. Прежде всего отклеивают или отрезают острым скальпелем или лезвием (по кольцу диффузородержателя) воротник диффузора. Затем отпаивают гибкие выводы звуковой катушки, отвинчивают кольцо центрирующего диска и гетинаксовый «паук» (если таковые имеются) или отклеивают центрирующий диск от диффузородержателя.

Вырез

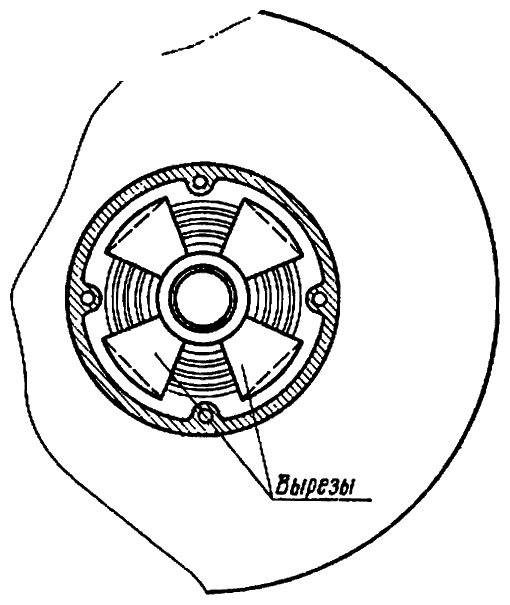

 Гибкость центрирующего диска с гофрами увеличивают, прорезав в нем равномерно по окружности три-четыре конусообразных отверстия (см. рис. 1). Общая площадь этих отверстий должна составлять 0,4- 0,5 площади гофров центрирующего диска. Для зашиты магнитного зазора от пыли на вырезы или весь диск обычным резиновым клеем или клеем БФ-6 наклеивают марлю. Если звуковая катушка центрируется гетинаксовым (текстолитовым) "пауком", то гибкость увеличивают, уменьшая ширину его дужек (запиливая их напильником или осторожно обкусывая кусачками). После этого обрезают у диффузора часть краевого гофра, чтобы между краем диффузора и кольцом диффузородержателя был промежуток около 200 мм. Если при этом на краю диффузора остался гофр, то его расправляют на длине около 10 мм и приклеивают к нему подвес в виде дужек из павинола или мягкого текстовинила. Для увеличения гибкости по возможности следует удалить их текстильную или трикотажную подложку.

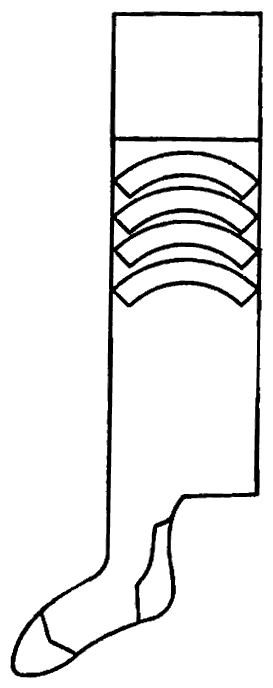

Очень гибкие и эластичные дужки можно изготовить с помощью кремнийорганического клея - герметика "эластосил" из тонких капроновых чулок. Голенище чулка разрезают вдоль и на полученном полотне шириной 24-28 см делают разметку (см. рис. 2). При разметке дужки должны быть расположены поперек чулка (см. рис. 2), поскольку эластичность чулка больше в продольном направлении. Затем, положив на какую-нибудь дощечку или толстый картон, кусок гладкой полиэтиленовой пленки, накладывают на нее чулочное полотно и закрепляют по краям кнопками или гвоздиками. После этого шпателем или торцом металлической линейки наносят на трикотаж «эластосил», так чтобы нити трикотажа не были видны. Через сутки (время полимеризации «эластосила») трикотаж переворачивают и наносят «эластосил» на другую сторону.

Для вырезания дужек следует изготовить картонный шаблон. Диффузор желательно подвесить не более чем на трех или четырех дужках так, чтобы каждая дужка занимала соответственно треть или четверть длины окружности диффузора. На дужках и на краю диффузора карандашом отмечают поверхности, которыми они должны быть склеены, ширина этих поверхностей должна составлять 7-10 мм. Готовые дужки намазывают поочередно клеем и приклеивают их к отмеченному краю диффузора «эластосилом» либо кремнийорганическим клеем КТ-30 или МСН-7. Дужки из павинола или текстовинила приклеивают поверхностью, где находился текстиль, клеем БФ-2, 88 или АВ-4. Рекомендуется предварительно проверить пригодность (соответствие) клея материалу, приклеив кусочек материала к плотной бумаге.

1

Стыки между дужками должны быть также склеены так, чтобы не было щелей. Лучше всего это сделать "эластосилом", у павиноловых или текстовиниловых дужек рекомендуется скрепить края нитками и залить-в несколько приемов обычным резиновым клеем.

Закончив подвес диффузора, его устанавливают в диффузородержатель так, чтобы звуковая катушка вошла в зазор. Затем укрепляют кольцо центрирующего диска и производят предварительную центровку звуковой катушки (до приклейки подвеса). Далее поочередно приклеивают к кольцу диффузородержателя дужки подвеса диффузора. Для отгибания дужек, при намазывании клеем кольца диффузородержателя, удобно использовать зажимы "крокодил" с вставленными в них однополюсными вилками (для тяжести). После подклейки подвеса производят окончательную центровку звуковой катушки и закрепляют кольца центрирующего диска или гетинаксового "паука". Если центрирующий диск не имеет металлического кольца и отклеен, то вначале приклеивают, подвес диффузора, а затем центрирующий диск, одновременно с этим центрируя звуковую катушку в зазоре. В последнюю очередь припаивают выводы звуковой катушки и приклеивают к диффузородержателю опорные дужки из картона, губчатой резины или войлока.

Если диффузор имеет трещину (разрыв), то ее лучше всего заклеить клеем "эластосил" или в несколько приемов залить, резиновым клеем.

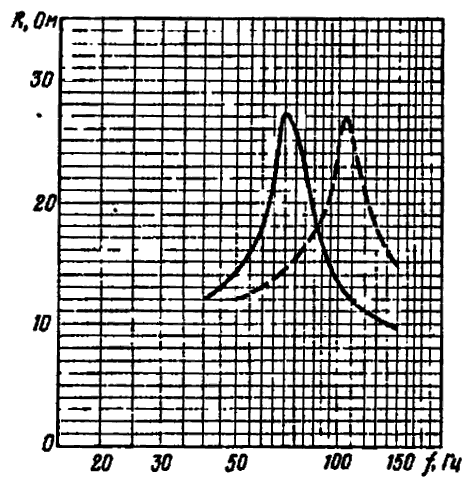

Описанным способом удается снизить частоту основного резонанса головки в 1,5-2 раза. Для примера на рис. 3 приведены частотные характеристики полного сопротивления головки 4А-18 до (пунктир) и после переделки.

АЧХ

Эта головка изготовлена ленинградским заводом киноаппаратуры "Кинап" в 1954 году; переделка ее состояла в прорезании трех окон в центрирующем диске и замене краевого гофра павиноловыми дужками, причем текстильная подложка не удалялась. Резонансная частота снизилась со 105 Гц до 70 Гц, то есть в 1,5 раза. Любопытно отметить, что такое же снижение частоты резонанса дает дополнительный груз массой 25 г.

(Радио 3/75)
